大家好！今天介绍如何在服务器中配置硬件RAID阵列。
通常来说，HDD组成硬件RAID能够提供比软件RAID更好的性能。老版本硬件RAID的配置相对较为复杂，需要进入阵列卡提供的WebBIOS界面进行配置，今天我将带来一篇详细的图文介绍。同时，我将介绍如何透过RAID卡查询每块硬盘的SMART信息。
本文作者为香菇肥牛，原文链接为 https://qing.su/article/configure-hardware-raid-lsi.html 转载请注明原文链接。谢谢！
本文将以服务器中最常见的LSI/Avago/Broadcom MegaRAID阵列卡为例，介绍如何配置硬件RAID. 如果您的阵列卡是其他品牌的，界面一般都类似，也可以参考。
本文使用的服务器阵列卡为LSI MegaRAID SAS 9260, 需要组建阵列的硬盘为4块1TB的HDD. 这里，我将使用RAID 10配置，兼顾冗余和性能。

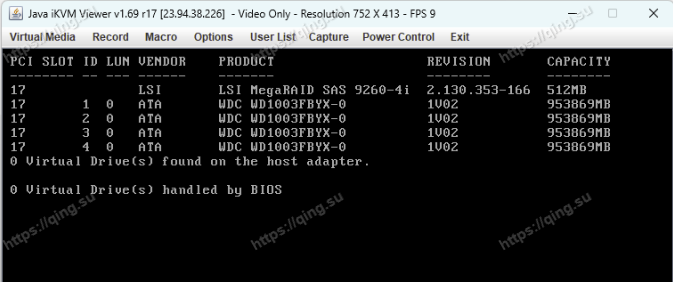

接入IPMI/KVM，开机后，等到系统识别出RAID卡，根据屏幕提示进入RAID卡的WebBIOS界面。

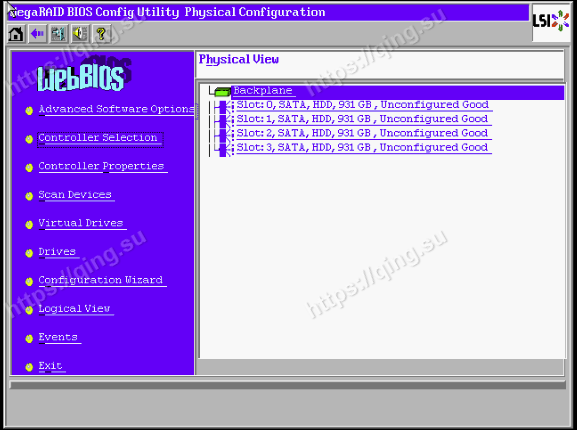

这里，按CTRL+H, 进入LSI MegaRAID WebBIOS界面，如下图。
如果您的鼠标可以使用，那么点击”Configuration Wizard”. 如果像我一样，鼠标动不了，那么用键盘TAB至”Configuration Wizrd”, 然后Enter.

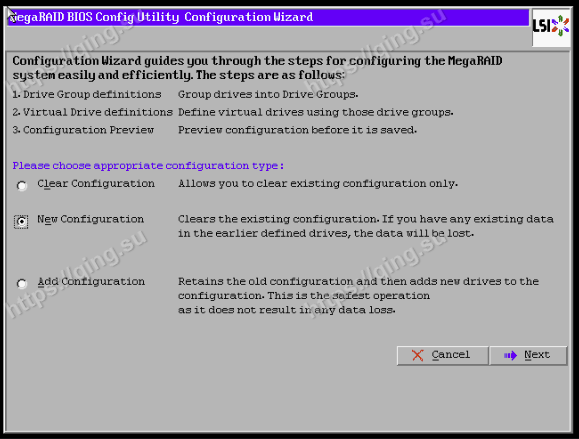

在新的界面中，选择”New Configuration”, 然后点击”Next”.

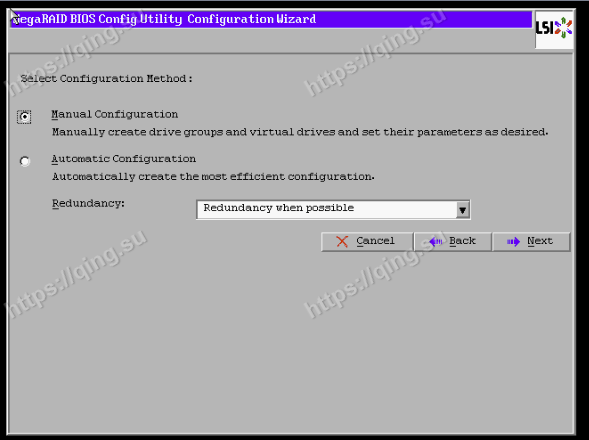

下一步，选择”Manual Configuration”, 然后点击”Next”.

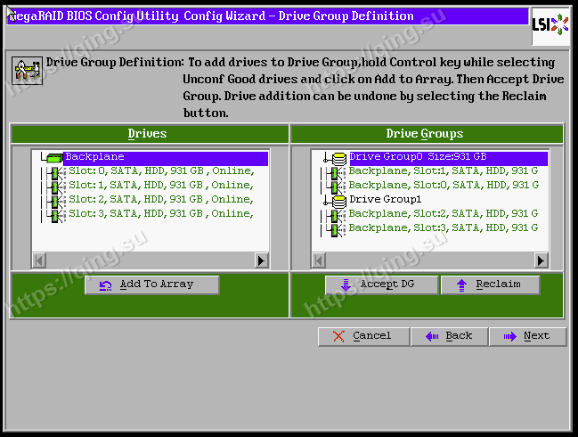

接下来，我们要配置磁盘组(Drive Group)。如果您打算使用RAID0/1/5/6, 那么仅需要一个磁盘组；如果想要使用RAID10, 那么就需要两个磁盘组。
如果鼠标可以使用，那么按住键盘CTRL键，然后用鼠标点击左侧列表中需要的磁盘，再点击”Add To Array”. 一个磁盘组添加好需要的磁盘后，点击”Accept DG”.
如果鼠标无法使用，那么需要TAB至想要添加到磁盘组的硬盘，按下CTRL + ENTER, 然后再TAB至”Add To Array”.
全部磁盘组都添加好之后，点击”Next”.

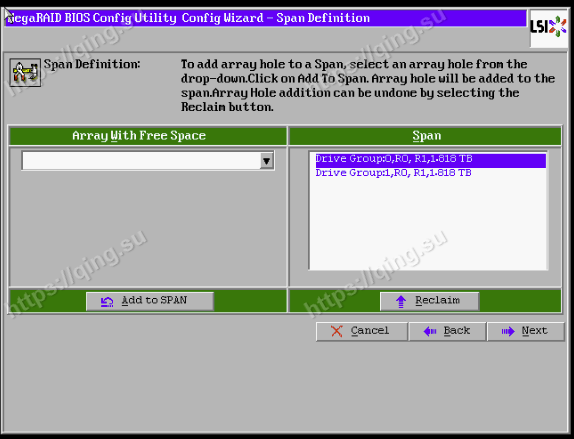

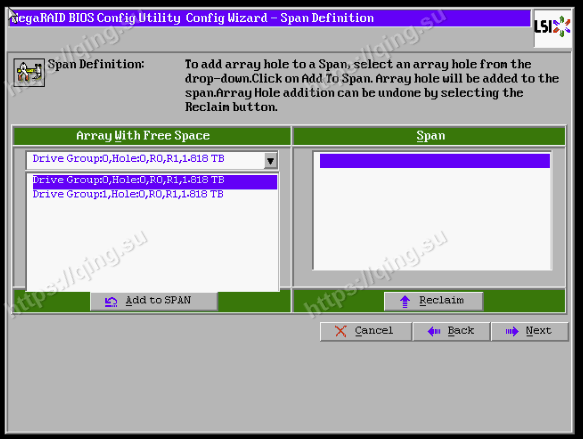

下一步，我们需要添加Span. 以4盘RAID10为例，由两个双盘Span组成。依次选中硬盘组，点击”Add to SPAN”.
全部添加完毕后，”Next”.

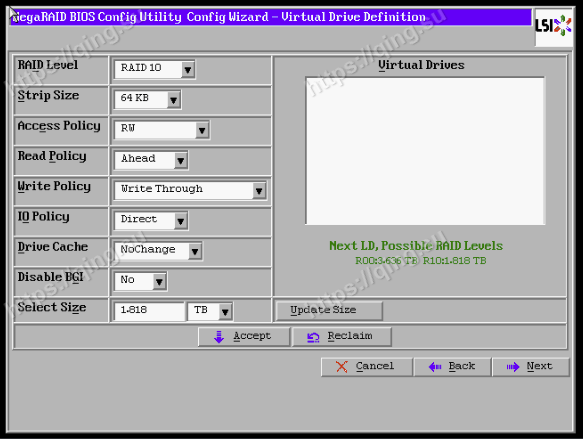

最后一步，根据需求选择自己需要的RAID参数。
点击”Next”，然后系统会进入Initialize界面，初始化之后我们就完成了RAID安装了。

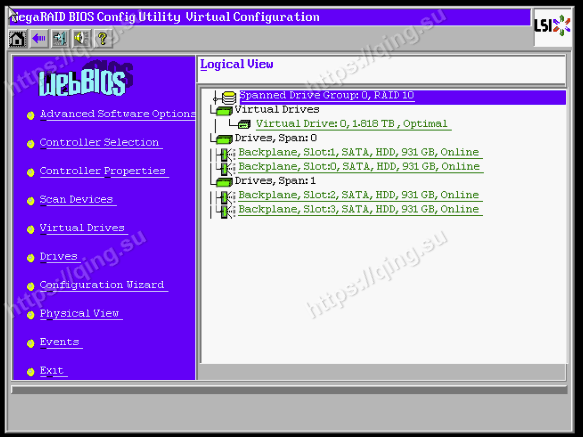

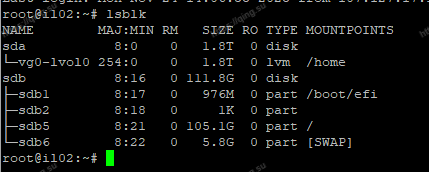

可以看到，WebBIOS正确显示了这4块盘分成的两个SPAN以及整体的RAID10结构。配置完成后，TAB至”Exit” 退出WebBIOS. 此时进入系统，再执行lsblk, 就能看到这块RAID10盘了。系统分配的硬件ID是/dev/sda.
需要注意的是，通过由于做了硬件RAID, 我们无法直接通过Smartmontools查看每块盘的磁盘SMART信息。如果需要查询具体某块硬盘的SMART信息，需要穿透MegaRAID执行。
首先，列出所有的硬盘。
1 | smartctl --scan |
系统会列出接入/dev/sda的所有盘符，比如megaraid, 1等等。
1 2 3 4 5 6 | /dev/sda -d scsi # /dev/sda, SCSI device /dev/sdb -d scsi # /dev/sdb, SCSI device /dev/bus/0 -d megaraid,1 # /dev/bus/0 [megaraid_disk_01], SCSI device /dev/bus/0 -d megaraid,2 # /dev/bus/0 [megaraid_disk_02], SCSI device /dev/bus/0 -d megaraid,3 # /dev/bus/0 [megaraid_disk_03], SCSI device /dev/bus/0 -d megaraid,4 # /dev/bus/0 [megaraid_disk_04], SCSI device |

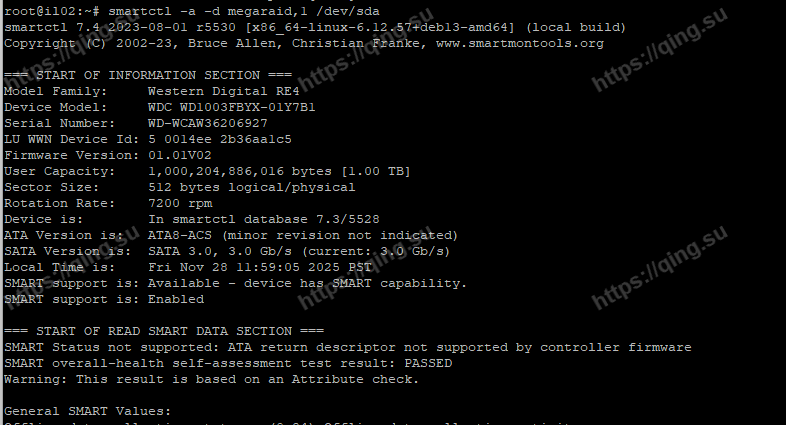

以第一块盘megaraid, 1为例，使用下面的命令即可查询其SMART信息。
1 | smartctl -a -d megaraid,1 /dev/sda |
至此，我们完整地在LSI MegaRAID WebBIOS中配置了4块盘组成的硬件RAID10阵列，并且介绍了如何通过RAID透传查询每块盘的SMART信息。
